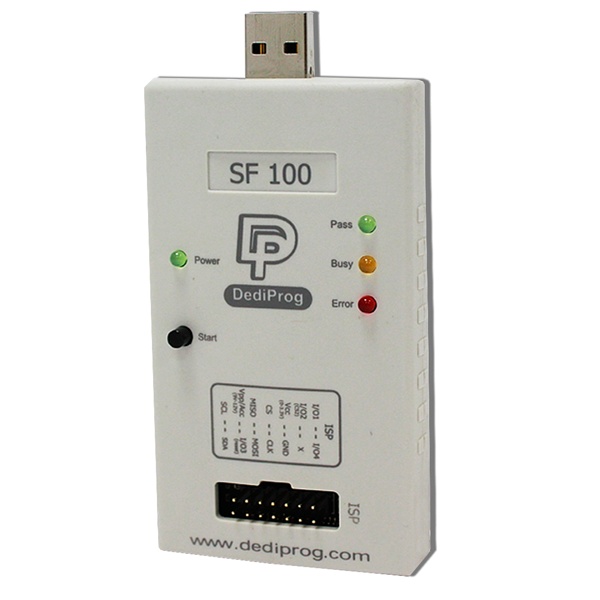

SF100 可以高速烧录焊接在板上的串行闪存或用串行程序接口烧录飞思卡尔MCU。该烧录器使用简单方便实用,还有易于使用的软件界面和强大的烧录功能,只需要用USB线连接,使用我们Dediprog的软件就可以。
详细规格

特性:

  •  SF100可以给焊接在板上的串闪提供电源烧录,也可以使用外部电源供电烧录;
  • 烧录飞思卡尔MCU,烧录MCU内部串闪使用串行程序接口(MCF5223, MCF5221,MCF5213),烧录MCU外部串闪使用SBF接口(MCF5445, MCF5227);
  • 控制应用控制器复位和MOS管隔离状态;
  • 同时烧录两颗串闪新功能:(序列号为DP001325,固件版本为2.0.4,软件版本为2.0.37以上)
  • USB接口;
  • START按键功能;
  • 信号冲突保护功能;
  • 多烧录器同时烧录;
  • 支持windows 2003以上版本;
  • 支持3264位操作系统;
  • 支持1 CS pin

    F100 USB接口和多个软件界面可以灵活使用,满足市场和客户不同的和更高更严格的需求:



    工程师图形界面:



    工程师用于开发或修复

    量产图形界面



    操作员控制多个烧录器,提高产量

    命令行界面:

    客户软件控制SF100(集成SF100,控制SF100量产ICT)

    高效率

    USB Mode

    Memory size

    Reference IC W25X80VSSIG W25Q16VSSIG W25Q32VSSIG W25Q64FVSSIG W25Q128BVFIG W25Q256FVFIG S25FL512SAGMFI011
    Density 8Mb 16Mb 32Mb 64Mb 128Mb 256Mb 512Mb
     (Program + Verify) 11s 15s 20.5s 48.5s 94s 157s 297s



    硬件:

    SF100设计有ISP连接线(图表12x7连接线),正确连接,用户可以控制烧录器和驱动SPI信号,控制串闪,控制控制器和应用板状态。Dediprog提供SF100的烧录器的连接线,用来连接烧录器(2x7)和待烧录焊接在板上的芯片(图表22x4连接线2.54mm)

    图表1SF100 ISP连接线(2x7)

    1 I/O1 I/O4 2
    3 I/O2 or CS2 NC 4
    5 Vcc GND 6
    7 CS CLK 8
    9 MISO MOSI 10
    11 Vpp/Acc I/O3 12
    13 SCL SDA 14

    图表2ISP连接线(2x4)

    1 Vcc GND 2
    3 CS CLK 4
    5 MISO MOSI 6
    7 Vpp/Acc I/O3 8

    标配:

    • 1x USB延长线
    • 1x SF100烧录器
    • 1x ISP连接线
    • 1x SF100通用适配器
    • 1x CDROM(软件,使用手册,详细说明书)

    ISP硬件要求:

    为了能够清楚地理解不同ISP或备份启动的方式和不同的涉及电路,请在文档部分下载我们指定的应用文档:AN0103AN0106



    选择性配件:

    • 备份启动闪存模块(BBF)
    • 备份启动闪存模块-SO8N
    • 备份启动闪存模块-SO8N



    • 备份启动闪存模块-SO8W
    • 备份启动闪存模块-SO8W
    • 备份启动闪存模块-SO16W
    • 备份启动闪存模块-SO16W
    • BBF SO8测试夹
    • BBF SO8双测试夹
    • BBF SO16W测试夹
    • ISP SO8测试夹
    • ISP SO16W测试夹
    • SF100通用适配器
^
