烧录器

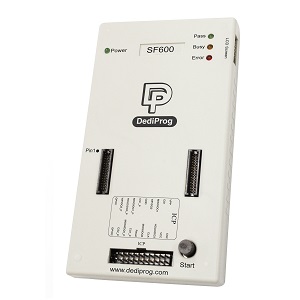

SF600可以高速在系统 烧录焊接在板上的串闪(在线烧录)或放在烧录座上的串闪(离线烧录),烧录器可通过USB连接电脑,用Dediprog软件简单操作,提供强大而又易 于操作的软件界面给用户操作。SF600结合了SF100,并且添加了高速USB,高执行率的SPI接口,及离线烧录模式,
详细规格

 特性:

  • USB高速和高速SPI效率;
  • 在线烧录,烧录焊接板上的串闪
  • 离线烧录,烧录烧录座上的串闪
  • 独立模式烧录,通过TF卡或小键盘和小显示器烧录
  • 同时烧录两个串闪
  • 通过GPIO控制应用复位
  • START按钮一键烧录功能
  • 信号冲突保护
  • USB接口多台烧录器同时烧录
  • 支持windows 2003以上版本
  • 支持3264位操作系统
  • 支持1 CS pin.

    SF600接口和多个软件界面可以灵活使用,满足市场和客户不同的和更高更严格的需求:



    工程师图形界面:



    工程师用于开发或修复

    量产图形界面



    操作员控制多个烧录器,提高产量

    命令行界面:

    客户软件控制SF600(集成SF600,控制SF600量产ICT)



    高效率(25MHz, IO)

    USB Mode

    Memory size

    Reference IC W25X80VSSIG W25Q16VSSIG W25Q32VSSIG W25Q64FVSSIG W25Q128BVFIG W25Q256FVFIG S25FL512SAGMFI011
    Density 8Mb 16Mb 32Mb 64Mb 128Mb 256Mb 512Mb
     (Program + Verify) 9s 11.6s 12.6s 31s 61.7s 89.2s 147.4s

    请注意:烧录和验证时间会因IC的类别而有所不同;请在烧录前先参阅IC的规格。







    硬件:

    SF600设计有ISP连接线(图表12x1 连接线),正确连接,用户可以控制烧录器和驱动SPI信号,控制串闪,控制控制器和应用板状态。Dediprog提供SF600的烧录器的连接线,用来连接烧录器(2x7)和待烧录焊接在板上的芯片(图表22x6连接线2.54mm)



    图表1SF600 ISP连接线(2x10)


    1

    Vpp

    CS2

    2

    3

    CS1

    Vcc

    4

    5

    MISO/DQ1

    Hold/DQ3

    6

    7

    Wp/DQ2

    CLK

    8

    9

    GND

    MOSI/DQ0

    10

    11

    NC

    Reset/IO3

    12

    13

    NC

    NC

    14

    15

    NC

    NC

    16

    17

    NC

    NC

    18

    19

    GPIO1

    GPIO2

    20

    图表2ISP连接线(2x6)

    1 Vpp CS2 2
    3 CS1 Vcc 4
    5 MISO/DQ1 Hold/DQ3 6
    7 Wp/DQ2 CLK 8
    9 GND MOSI/DQ0 10
    11 NC Reset 12



    标配:

    • 1x USB连接线

    • 1x SF600烧录器

    • 1x ISP连接线(模块名称:ISP-600-CB1-G)

    • 1x SF1002.54mm 2x4ISP连接线(模块名称: ISP1-CB)

    • 1xSF600通用适配器(模块名称:ADP-SF600-TO-SF100)

    • 1XCDROM(软件,使用手册,详细说明书)

    ISP硬件要求



    为了能够清楚地理解不同ISP或备份启动的方式和不同的涉及电路,请在文档部分下载我们指定的应用文档:AN0103AN0106



    选择性配件:

      • 备份启动闪存模块(BBF)
      • 备份启动闪存模块-SO8N
      • 备份启动闪存模块-SO8N
      • 备份启动闪存模块-SO8W



      • 备份启动闪存模块-SO8W
      • 备份启动闪存模块-SO16W
      • 备份启动闪存模块-SO16W
      • BBF SO8测试夹



      • BBF SO8测试夹
      • BBF SO8双测试夹
      • BBF SO16W测试夹
      • ISP SO8测试夹
      • ISP SO16W测试夹
      • SF100通用适配器
^
