Acute HDQ总线应用技术文档
HDQ
目的
提供邏輯分析儀在 HDQ 匯流排除錯與分析之快速應用方案。
方法
硬體連接

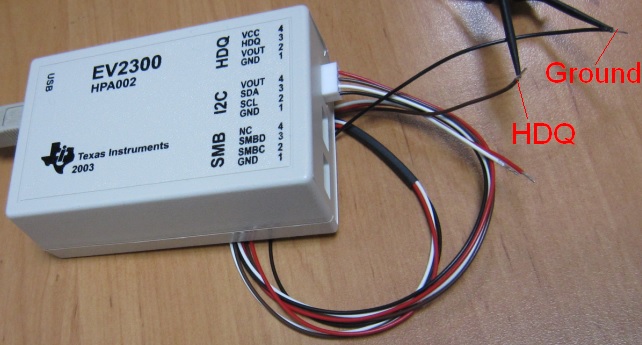

連接邏輯分析儀的通道0至 Texas Instruments 的開發工具 EV2300 上面的 HDQ 腳位，並接好地線。該TI的模組主要是用來檢測筆記型電腦電池容量的狀態，不過本例，未使用筆記型電腦電池做為待測物，如圖1。
硬體設定
設定取樣率
原則上取樣率為待測物頻率的4-6倍左右最合適；但是取樣率越高可以看到越細緻的訊號

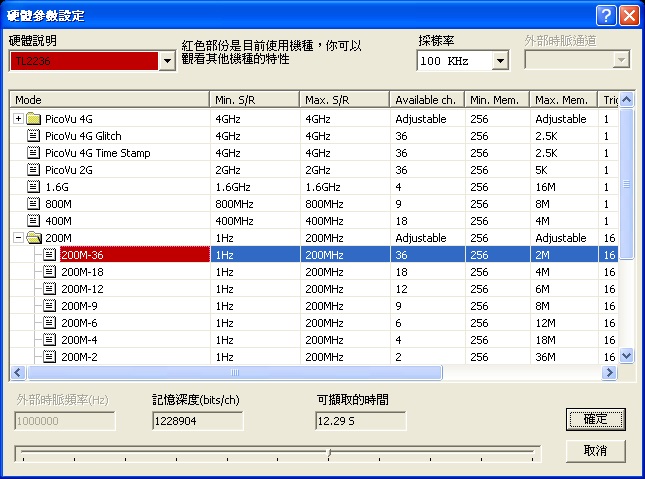

波形。HDQ 的傳輸率為16KHz 或142KHz左右。本例使用100KHz的取樣率，如圖2。
設定觸發準位
在設定觸發準位之前，建議可使用示波器來觀察 HDQ 的訊號波形，來確定觸發準位電
壓值。

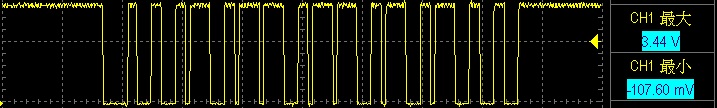

HDQ 訊號的電壓最大值及最小值分別為3.44V和-107.60mV左右，所以邏輯分析儀的邏輯準位使用預設的1.6V TTL準位即可，如圖3
設定觸發參數

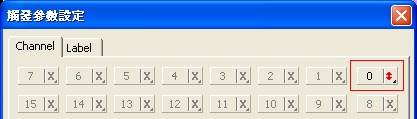

可以根據需求來設定，本例以CH-00通道( HDQ 訊號)變化緣為觸發，如圖5。
軟體設定

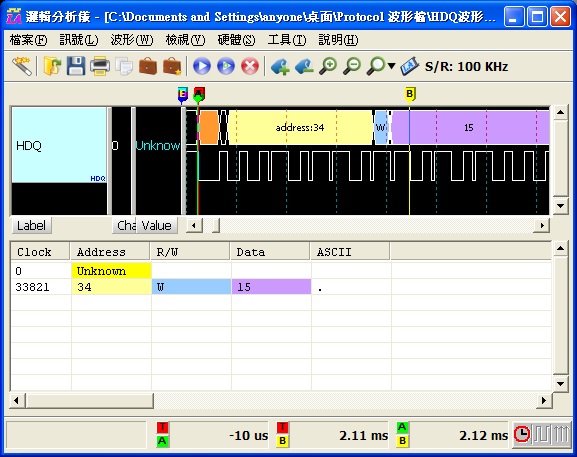

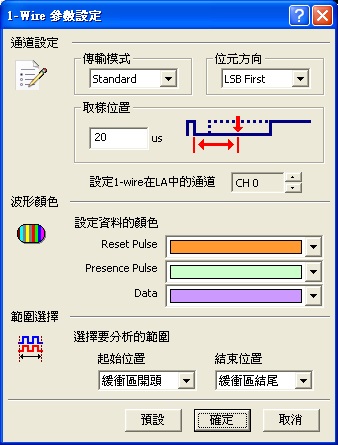

硬體設定完畢之後，進行下列軟體設定步驟，如圖6，再讓邏輯分析儀擷取 HDQ 訊號，並用匯流排分析軟體來做分析，如圖7。
通道設定：HDQ 為CH 0。
波形顏色：設定 HDQ 欄位顏色。
選擇要分析的範圍：預設的整個緩衝區，按下確定，即分析 HDQ 的訊號。
HDQ 通訊協定
HDQ統是用單一訊號線連接主機( Host )和設備( Slave )，但可像 I2C，SPI 一樣，同時傳輸時鐘( clock )和資料( data )，而且資料傳輸是雙向的，主機通常為一個電池監控IC。HDQ 使用較低的資料傳輸速率，最大的傳輸速率大約 5Kbits/s。訊號線在閒置的狀態為高電位，當要傳送資料時，固定由主機發出訊號。

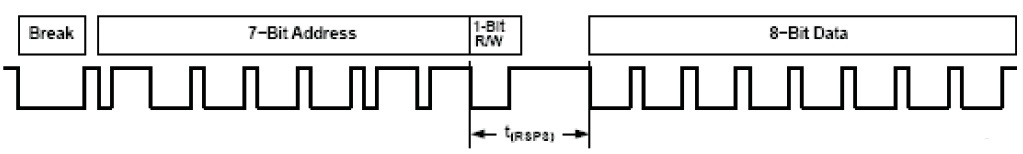

Protocol 的傳送是由 Command Block 和 Data Block 所組成。Command 必定由 Host 送出，包含7-bit Address 和 1-bit Read/Write；Data Block 一般只有 8-bit Data，某些IC有支援到16-bit Data。如圖8。

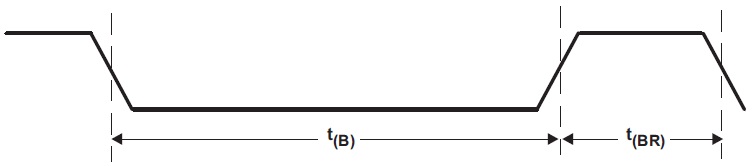

Break
由 Host 發出，將資料線拉到低電位，維持至少
Break Recovery 當 Host 發出 Break 之後，必須等待

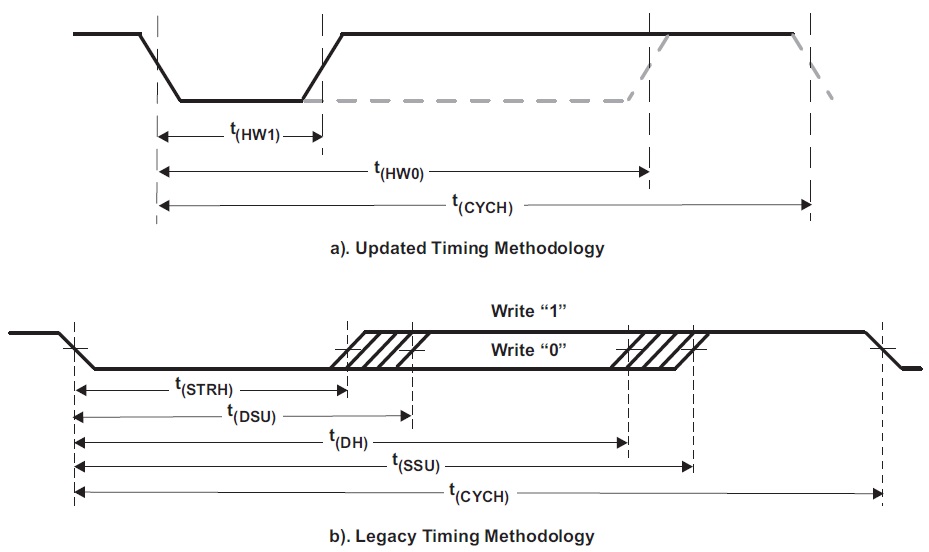

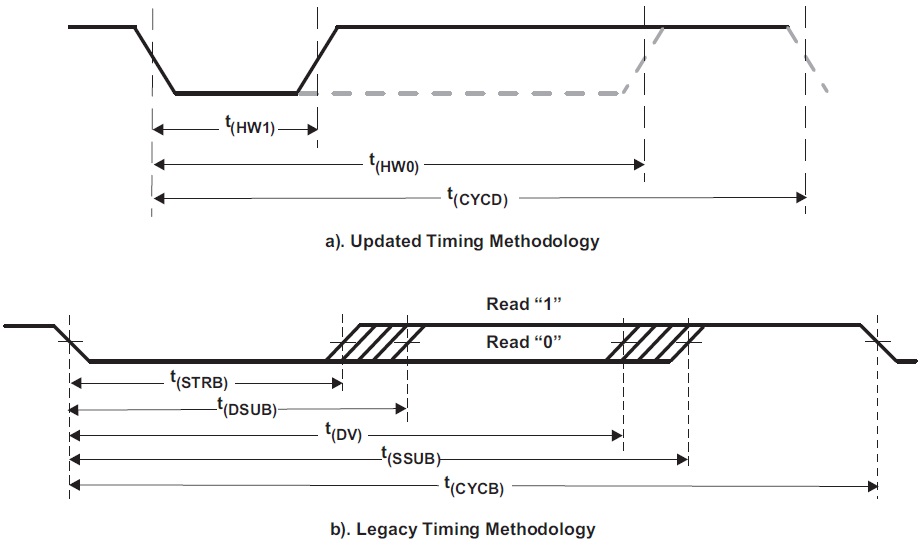

Host Transmitted HDQ Bit 分為 Write-One 和 Write-Zero。 Host 將訊號線拉至低電位，並且在 Host 將訊號線拉至低電位，並且在 Slave Transmitted HDQ Data Bit Slave 傳送的資料稱為Read Data。與Write Data 的差別，只在於資料由不同的地方發送。
的最大時間之內釋放，使訊號線上升為高電位，此為 Write-Zero，如圖10。和
之間；的範圍則應在
和
之間。如圖10 b)。
的範圍應在
和
之間； 的範圍應在和
之間。如圖11。
