Acute逻辑分析仪 比较式触发应用技术文档



1    目的

提供使用者在比較式觸發之快速應用方案，本功能僅於 TravelLogic 系列產品提供。






2    使用說明

2.1  硬體設定

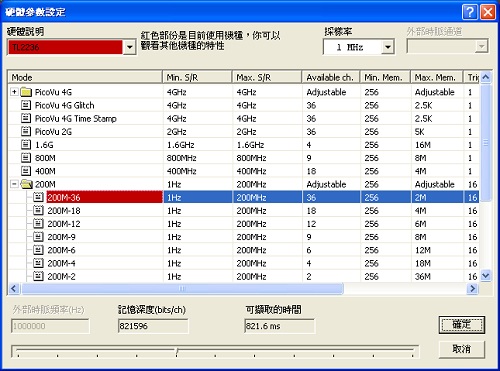

「比較式觸發」只能在 200M 的模式下使用，並且在 Label 欄位要有可供選擇的 Bus，本例選擇「200M-36」模式，1MHz 的取樣率，如圖 1。

1.1  觸發準位設定本例使用的準位為預設的 1.6V。

1.1  觸發參數設定

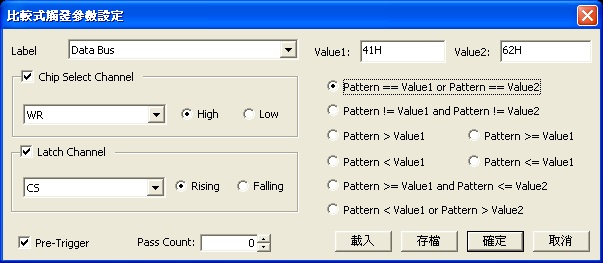

「比較式觸發」可以根據需求來設定，本例使用 I80 LCM 8 Bit 來說明，如圖 2。

l  Label：會根據 LA Viewer 主畫面的 Label 欄位來提供可選擇的訊號。

l  Value1、Value2：要比較的數值，目前開放兩組數值供比對，此數值最大為 32 Bit，並會根據 Label 實際設定的 Channel 數來限制。可輸入的模式為二進制、十進制、十六進制和 Don't care。Don't care 的使用，並不限於十六進制，二進制也可以使用。

l  觸發的條件有八種：「Pattern == Value1 or Pattern == Value2」(兩個數值之一相等)

「Pattern != Value1 and Pattern !=Value2」(兩個數值皆不相等)「Pattern > Value1」(大於)「Pattern >= Value1」(大於等於)「Pattern < Value1」(小於)「Pattern <= Value1」(小於等於)「Pattern >= Value1 and Pattern <= Value2」(在指定的範圍內)「Pattern < Value1 or Pattern > Value2」(在指定的範圍外)使用「Pattern >= Value1 and Pattern <= Value2」、「Pattern < Value1 or Pattern > Value2」，應確定 Value1 的值是小於 Value2，否則觸發結果可能會不如預期。

l  Chip Select Channel：會將單一 Channel 的 Label，提供為選擇。選擇 WR 為 High，則

必須資料相符，且 WR 為 High 才會觸發 。

l  Latch Channel：會將單一 Channel 的 Label，提供為選擇。選擇 CS 為 Rising，則必須

在 CS 為 Rising 且資料相符，才會觸發。





1    擷取資料

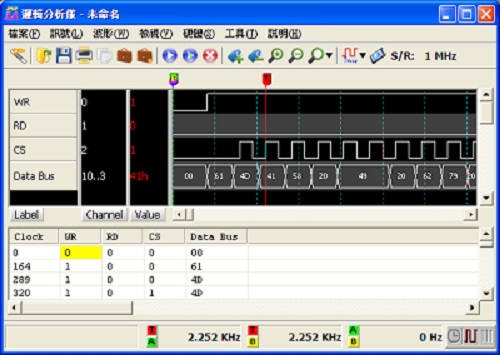

開始擷取資料，當所設定的條件：Pattern 等於 41H 或 62H，且 WR 為 High、CS 為 Rising；都成立時就會觸發成功。如 圖 3，觸發游標停在 CS 為 Rising，WR 為 High，資料為 41H 的位置。



1    FAQ

Q1：若有 I80 訊號，想找出 4DH 或 79H，該怎麼設定。



A1：使用「比較式觸發」則可以輕易達成。輸入兩個比較的值Value1：4DH，Value2：79H，

然後選擇「Pattern == Value1 or Pattern == Value2」，如圖 4。



Q2：若有以下兩組訊號

第1 組 RGB( 0x55, 0xAA, 0x55 ) => 0x55AA55

第2 組 RGB( 0x88, 0x33, 0x44 ) => 0x883344

並且重複送出此兩組資料，當資料傳送中出現錯誤，想要抓到此錯誤的訊號，該怎麼設定？

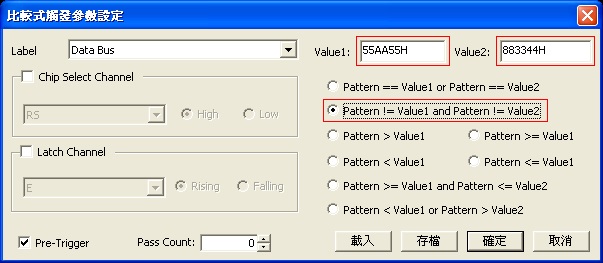

A2：使用「比較式觸發」則可以輕易達成。輸入兩個比較的值 Value1：55AA55H，Value2：883344H，

然後選擇「Pattern != Value1 and Pattern != Value2」，如圖 5。

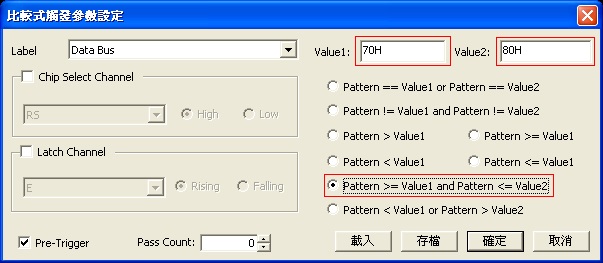

Q3：若有 LCD1602 訊號，想找出 70H~80H 之間的值，該如何設定？



A3：可以使用指定的範圍之內設定，輸入比較的值 Value1 為 70H，Value2 為 80H，然後選擇

「Pattern >= Value1 and Pattern <= Value2」，如圖 6。

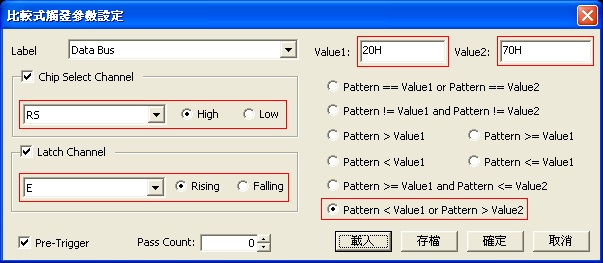

Q4：若有 LCD1602 訊號，想找出寫入 20H~70H 之外的資料，並確保抓到的資料不會是

Command，該如何設定？

A4：可以使用指定的範圍之外設定，輸入比較的值 Value1 為 20H，Value2 為 70H，然後選



擇「Pattern < Value1 and Pattern > Value2」，並且選擇 Chip Select Channel( RS ) 為 High 和 Latch Channel( E ) 為 Rising，如圖 7。這樣就可以確保抓到的是資料，而不是 Command。



Q5：     若有 8051 控制一個七段顯示器的訊號，想要當顯示是英文字的時候能夠觸發成功，以便觀

測，該如何設定？

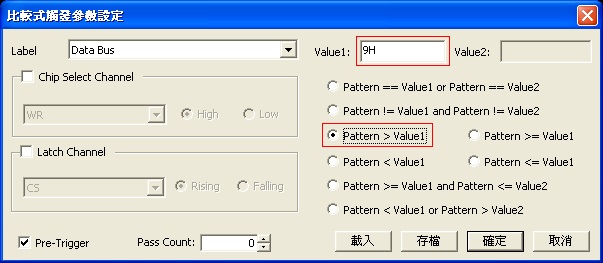

A5：因為 16 進制的 10 就等於 'A'，所以可以將 Value1 設為 9H，選擇「Pattern > Value1」，

當有大於 9H 的時候，就會觸發成功，如圖 8。

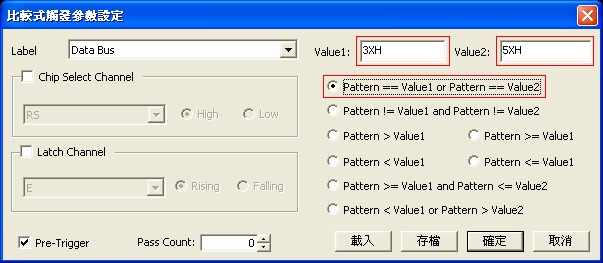

Q6：若想在 LCD1602 的資料上找到，3XH 或 5XH 的資料，該如何設定？



A6：只需使用「比較式觸發」中，Value 可以輸入 Don't care 的特性。將 Value1 設為 3XH，



Value2 設為 5XH，並選擇「Pattern == Value1 or Pattern == Value2」模式，則當有出現 3XH 或 5XH 的資料，便會觸發成功，如圖 9。

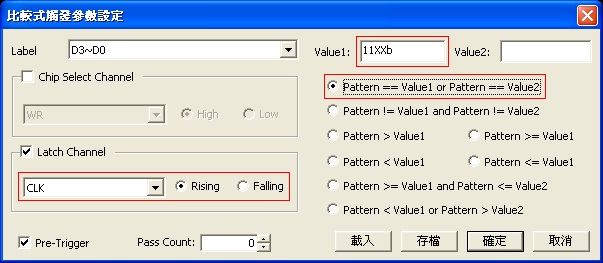

Q7：若想在 SD 的資料線上，抓到當 D3 和 D2 都為 High 的狀態，該如何設定？



A7：只需使用「比較式觸發」中，Value 可以輸入 Don't care 的特性。將Value1設為11XXb，並

選擇「Pattern == Value1 or Pattern == Value2」，Value2 不使用就維持空的狀態即可；還要將

SD 的 CLK Channel 拿來當作 Latch Channel 使用，並選擇「Rising」。如此一來，不管 D1、D0 的狀態為何，只要 D3、D2 同時為 High 而且是 Rising 就會觸發成功，如 圖 10
