Acute逻辑分析仪针对无人机的智能电池管理（SMBus)测试分析应用

 Acute逻辑分析仪针对无人机的智能电池管理测试分析应用

SMBus的总线分析解码

近年来，无人机行业发展异常迅猛，诞生了一批类似大疆科技、零度智控、极飞科技、一电科技等我们所熟知的知名企业。但是续航时间短问题一直限制着无人机的应用和发展。像大疆这类消费级的无人机一般续航时间只有20分钟左右。

 按照预测，未来10年我国民用无人机市场的增速有可能会超过30%，但是在无人机市场快速增长的同时，续航能力的制约问题就凸显出来，续航时间一直是限制无人机发展的瓶颈。目前，市场上的无人机主要采用锂电池作为主要动力，但是续航能力一般在20分钟到30分钟之间。以大疆为例的多旋翼无人机大多使用锂电池作为能源，因为锂电池工艺成熟，采购方便。但锂电池续航时间让人头疼，而且充电时间比较长。

  因此，如何提升无人机的续航时间用于满足市场的需求，成为了所有无人机厂商必须要面对的挑战。那么如何解决无人机电池续航能力有限的问题呢？目前看来主要有两条：1.采用新的电池材料替代锂电。2.采用电源管理芯片技术实现有效的电量管理，尽量延长续航能力，并且实现快速充电。

 我们先来看第一种方法，现在无人机厂商已经在尝试新的氢燃料电池，可以有效的延长飞行时间。但是锂电池的固体电源、技术成熟、使用方便安全等优势，让它仍然是消费级无人机的最优先选择。那么在此情况下，第二种方法，优越的电源管理芯片技术就成为影响无人机市场的关键因素之一。

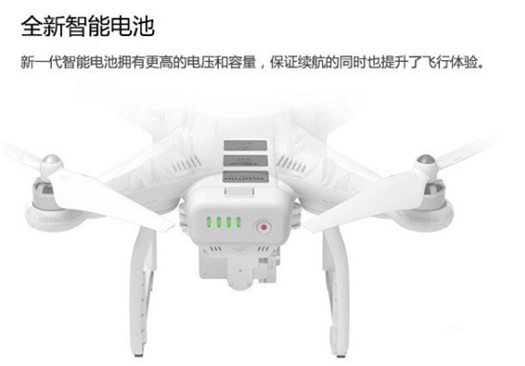

今天我们就来看看大疆科技使用Acute TravelBus（协议分析+逻辑分析仪二合一测试工具）用于智能电池管理的SMBus总线测试分析应用。

一、什么是SMBus？

SMBus 是 System Management Bus 的缩写，译为系统管理总线，SMBus是一种二线制串行总线，最早由Intel提出。1996年第一版规范开始商用，它大部分基于I2C总线规范。创建该总线主要是为了增加新的功能特性，SMBus最初的目的就是为智能电池、充电电池与微控制器之间的通信而定义的。另外SMBus也被用来连接各种设备，包括电源相关设备，系统传感器，EEPROM通讯设备等等。

二、Acute TravelBus针对SMBus的协议分析优势。

Acute TravelBus具有SMBus协议分析仪功能，可以实时的长时间采集智能电池与微控制器之间的SMBus数据通信。通过此方法就可以实时监测智能电池的管理效率。

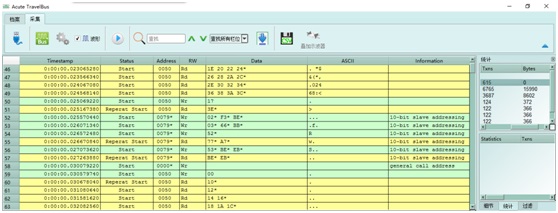

1. TravelBus协议分析实测图

Acute TravelBus除了有长时间的SMBus协议监测功能之外，还具有逻辑分析仪功能，可以用逻辑分析仪捕获SMBus的数字波形，找到数据出错的原因。并且逻辑分析仪数据报告窗口会根据SMBus协议数据规范详细解析数据，

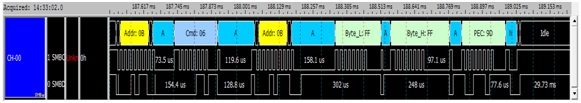

1.逻辑分析仪功能采集的数字波形

2.逻辑分析仪数据报告功能会根据SMBus协议数据规范详细解析数据

综上所述，Acute TravelBus作为有效的、好用的SMBus分析测试工具，可以帮助工程师进行有效的电池管理，尽量延长续航时间，并提高充电能力，减少充电时间。

如需了解更多Acute逻辑分析仪资料，请参考官方网址：www.acute.com.tw

姚付琦

                                                                       2016/5/9
