Acute 1-Wire总线应用技术文档
1-Wire
目的
提供邏輯分析儀在 1-Wire 匯流排除錯與分析之快速應用方案。
方法
硬體連接

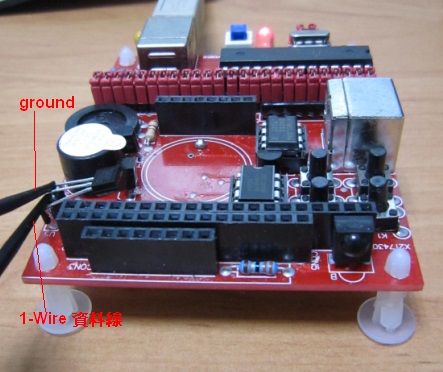

下圖為單晶片實驗版，使用 DS18B20 做溫度的量測實驗，連接邏輯分析儀的通道0至支援1-Wire的 protocol，資料線為 DS18B20 中間的腳位，左側的是地線。
設定觸發準位 在設定觸發準位之前，建議可使用示波器來觀察 1-Wire 的訊號波形，來確定觸發準位電 壓值。

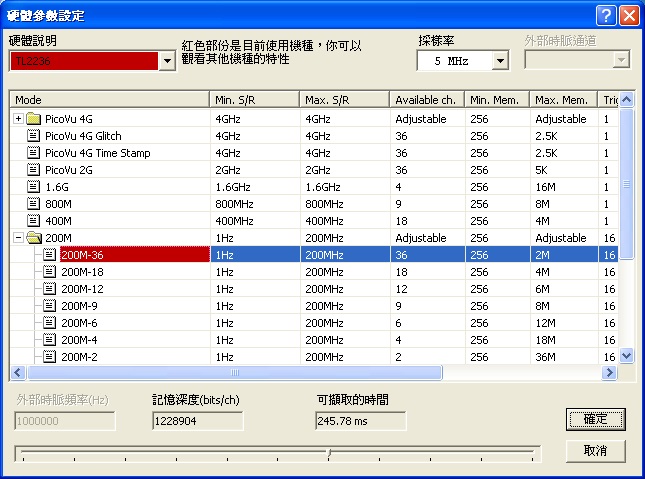

1-Wire 訊號的電壓最大值及最小值分別為5.11V和-269.00mV左右，所以邏輯分析儀的邏輯準位使用預設的1.6V TTL準位即可，如圖3和

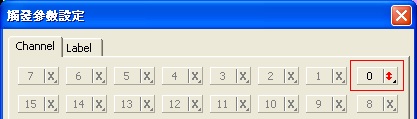

設定觸發參數
可以根據需求來設定，本例以CH-00通道( 1-Wire 訊號)變化緣為觸發，如圖5
軟體設定

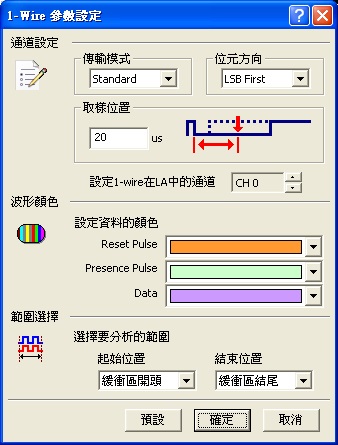

硬體設定完畢之後，進行下列軟體設定步驟，如圖6，再讓邏輯分析儀擷取 1-Wire 訊號，

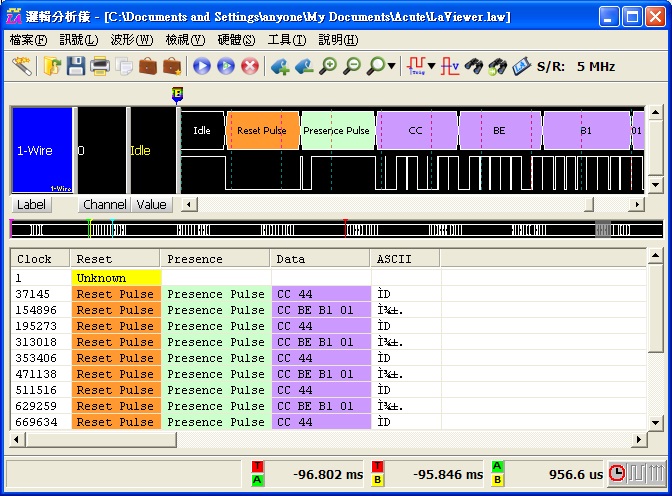

並用匯流排分析軟體來做分析，如圖7。
通道設定：1-Wire 為CH 0。
傳輸模式：預設為 Standard。
位元方向：預設為 LSB First，。
取樣位置：使用者要自己設定，讀取Bit的時間。
選擇要分析的範圍：預設的整個緩衝區。
波形顏色：最後設定 1-Wire 欄位顏色，按下確定，即分析 1-Wire 的訊號。
1-Wire 通訊協定
1-Wire 是 Maxim 子公司達拉斯半導體的專利技術，採用單一信號線，但可像 I2C，SPI 一樣，同時傳輸時鐘( clock )和資料( data )，而且資料傳輸是雙向的。1-Wire 使用較低的資料傳輸速率，通常是用來溝通小型 device，如數位溫度計。1-Wire 有兩種速率：標準模式( Standard )16kbps、驅動模式( Overdrive )142kbps。
1- Wire 系統是用單一信號線連接主機( Master )和一台或多台設備( Slave )，主機是一個典型的微控制器。閒置的狀態為高電位，當要傳送資料時，固定都是由 Master 發出信號。資料的傳遞由幾種單線上的訊號類別型所組成：Rest Pulse、Presence Pulse、Write-One、Write-Zero、Read-Data。

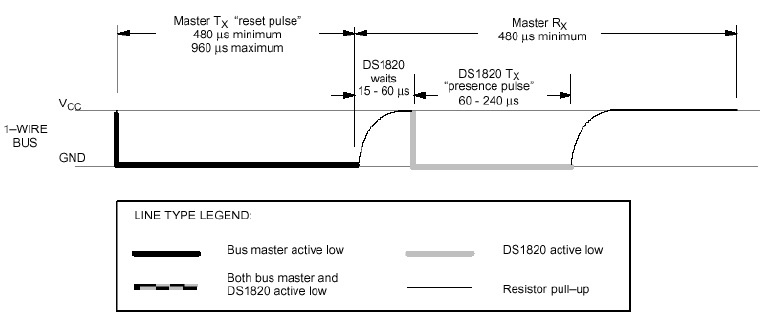

Reset Pulse
由 Master 發出，將資料線拉到低電位，並且等待至少480
，如圖8。
Presence Pulse
當 Master 發出 Reset Pulse 之後，等待15-60之後 Slave 必須在將資料線拉到低電位，維持60 以上並且不超過240，以回應主機，如圖8。後面就緊接著資料的傳遞。

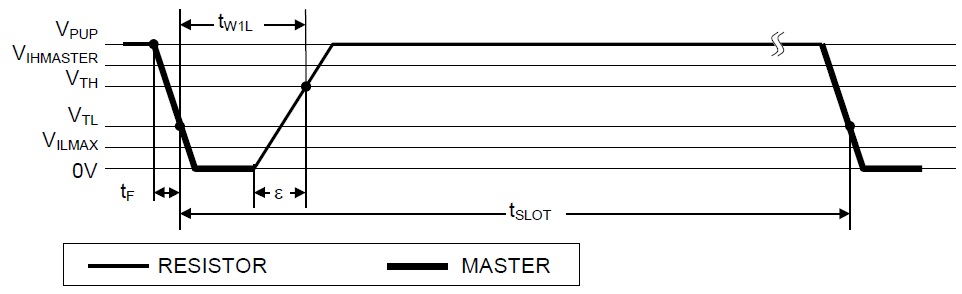

Write-One
Master 將訊號線拉至低電位，並且在
。為了實現最可靠的通信，訊號線在時間裡，都不應該高於
，如圖9。

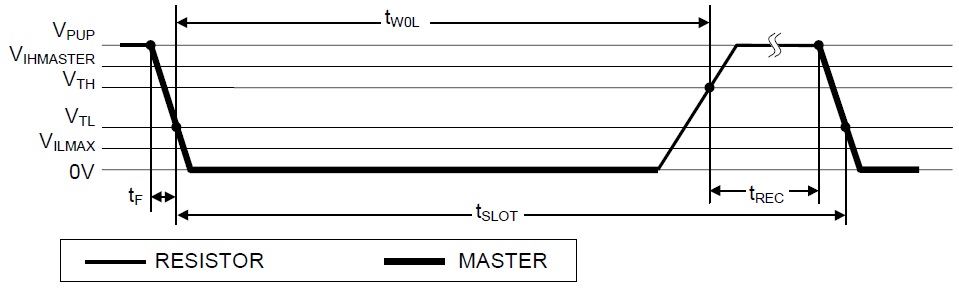

Write-Zero
Master 將訊號線拉至低電位，並且在
的最大時間之內低於
。為了實現最可靠的通信，訊號線在時間裡，都不應該高於，如圖10。

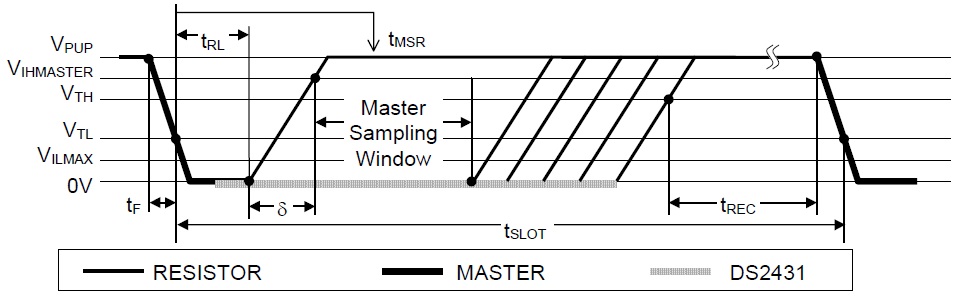

Read-Data
讀資料的時序在一開始和 Write-One 相似，都是由 Master 將資料線拉到低電位，在
。在時間之內，要是資料為 Zero，則 Slave 開始將資料線拉至低電位，並在到
時間之前釋放；要是資料為 One，則 Slave 並不維持資料線的低電位，Master釋放後，電位就開始上升至超過
，如圖11。
在 Read-Data 時，Master 會有個擷取 Bit 的時間點，這個時間區域稱為「Sampling Window」，Master 必須在 Sampling Window 之內讀取一次資料，以來決定是 Zero 或 One。為實現最可靠的通信， 在允許範圍內應該要盡量短，Master 應該要在接近但不晚於
的最大值讀資料。從資料線讀取資料後，Master 必須等待直到
結束。這確保 Slave 在下個 Bit 要傳送前，有足夠的恢復時間()。
