智能电表客户测试案例(SPI信号)

智能电表客户测试案例(SPI信号)

客户是做智能电表中的,产品中处理芯片是MCU,涉及到MCUSPI接口通信数据测试。

我们针对他们产品测试中体现出来的技术优势:

1.       逻辑分析仪的采样率,我们逻辑分析仪的采样率有200MHz400MHz800MHz1.6MHz2GHz4GHz一共六个档位选择,可以灵活根据客户的被测信号速率来选择。而他们现有使用的逻辑分析仪的采样率才100MHz

2.       逻辑分析仪的存储,昨天客户测试的是他们MCUSPI接口通信数据,他们SPI的信号是间隔发包的,而且间隔时间特别长,我们的逻辑分析仪是有跳变存储的功能,所以可以采集非常长时间的数据波形。他们现有的逻辑分析仪一位这个长间隔时间而无法采集到全部的数据。

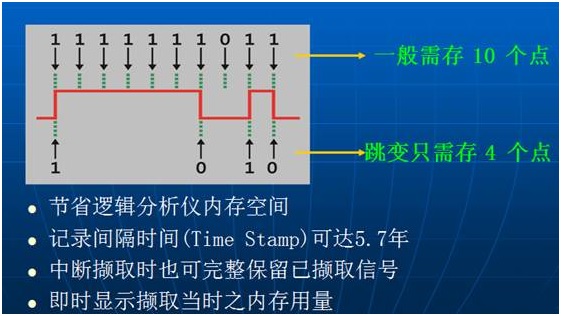

下面图示是我们跳变存储的原理图,昨天有跟软件工程师介绍

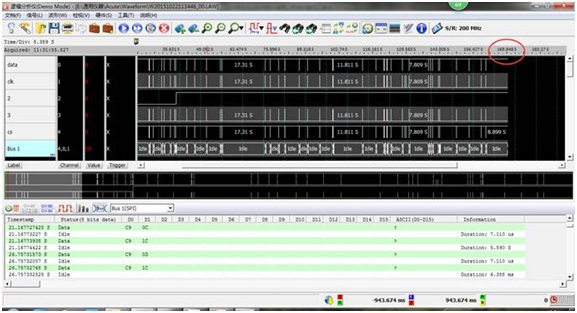

昨天实测的波形图,请注意红色圆圈处的采集时间(249),此采集时间还是在我们内存进度只到0.6%的采集时间,因为时间关系我们并没有让它采集完整个内存。但是可以换算估计的出来我们完全采集可以捕获的波形有多长时间。

1.       我们逻辑分析仪的数据报告窗口有时间标记的功能,软件工程师说这个对他定位数据非常有帮助,而他目前使用的逻辑分析仪是没有此功能的。

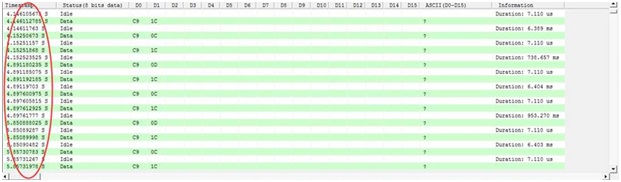

以下图示红圈处就是我们数据报告窗口中的时间标记功能。

1.       我们的逻辑分析仪可以在一个界面中查看协议数据,信号示波器波形,数字波形,那么我们可以在一个界面就完成协议分析,信号质量测试(phy,数字信号时序分析。

工程师昨天对我们这个工程师很感兴趣,认为很有用处。

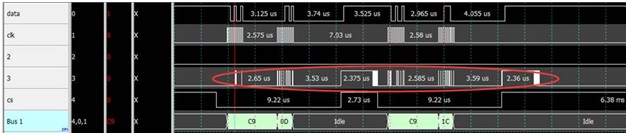

下图中的data, 3两通道是SPI的两路数据,一路正常,一路异常,我们当时认为异常通道是否是未连接好。

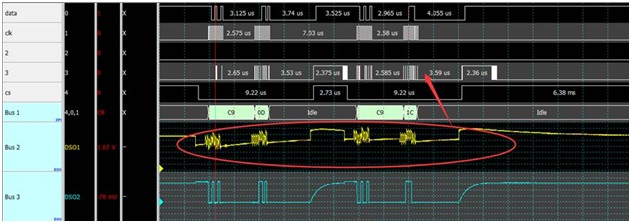

然后我就用了我们的示波器堆叠功能,就可以清楚的看到异常通道的信号问题。

1.       我们逻辑分析仪还有专门针对SPI的总线协议触发功能,可以精确定位数据,抓获工程师想要看的数据波形。

下图是我们SPI协议触发的设置界面,昨天测试设置0Dh捕获数据,然后触发捕获定位到满足0Dh数据的波形。

















^
