Acute逻辑分析仪 Microwire总线应用技术文档
Acute逻辑分析仪
Microwire
目的
提供邏輯分析儀在Microwire匯流排除錯與分析之快速應用方案。
方法
硬體連接

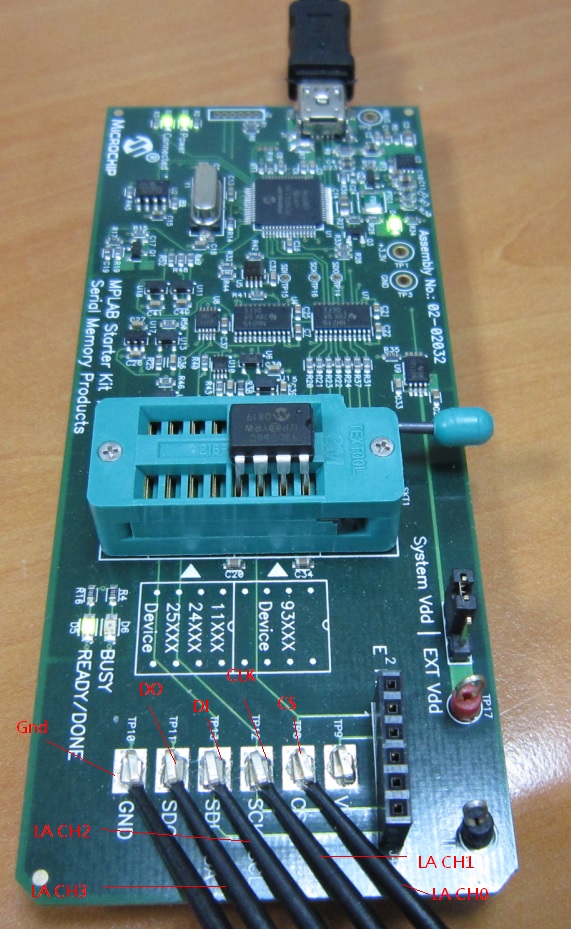

連接邏輯分析儀的通道0、通道1、通道2和通道3至支援Microwire的Serial EEPROM的CS
(Chip Select), CLK(Clock), DI(Data In), DO(Data Out)腳位及兩邊的接地腳,如圖1, 該實驗板為Microchip DV243003,EEPROM為93XX
硬體設定
設定採樣率
原則上採樣率為待測物頻率的4~6倍左右最合適;但是採樣率越高可以看到越細緻的訊號

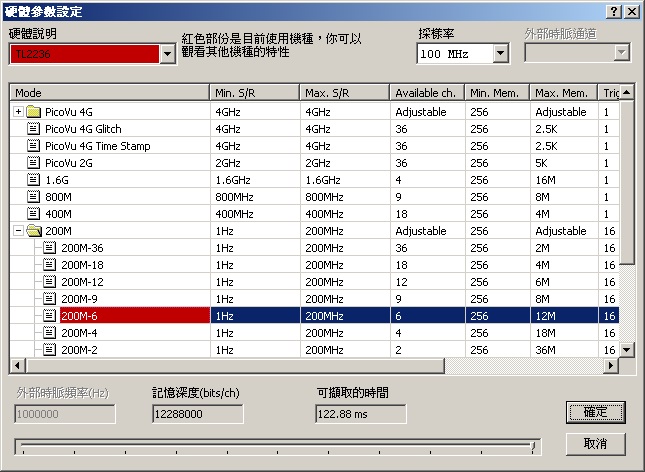

波形。該訊號實際量測的傳輸率約為3MHz。本例使用100MHz的採樣率,如圖2。
設定觸發準位

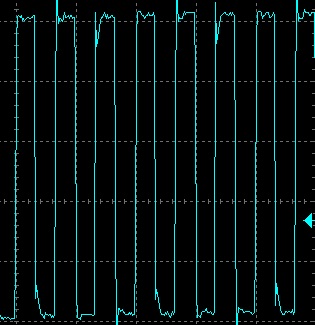

在設定觸發準位之前,建議可使用示波器來觀察Microwire的訊號波形,來確定觸發準位電壓值。
設定觸發參數
可以根據需求來設定,本例以CH-00通道(Microwire CS訊號)變化緣為觸發,如圖5。
Microwire通訊協定
隨著各種微控制器在嵌入式系統中的應用,非揮發性儲存裝置的需求也就日益增加。由於具有
Pin腳尺寸小、儲存單位彈性大、I/O腳數量少及低耗電和低成本等優點,EEPROMs便成為受歡
迎的非揮發性儲存裝置之一。
Microwire匯流排通訊協定和4線SPI極為相似,主要由CS(Chip Select)、CLK(Clock)、DI(Data In) 和

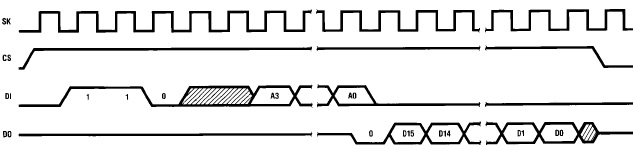

DO(Data Out)構成,圖8為Microwire訊號。
指令集

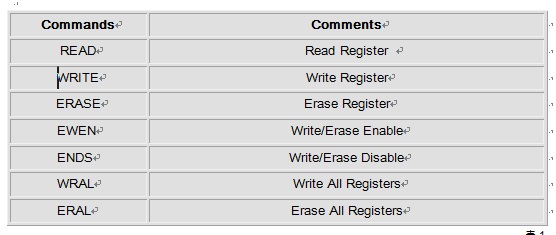

EEPROMs的指令如下: READ、WRITE、ERASE、EWEN、ENDS、WRAL和ERAL,表1為

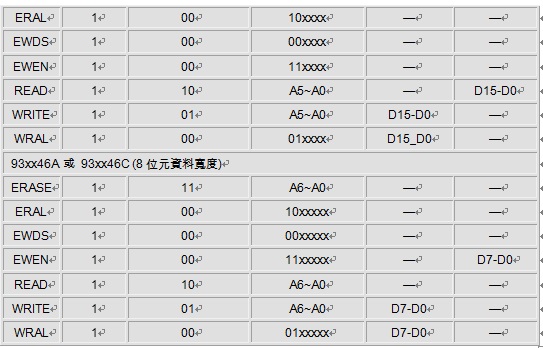

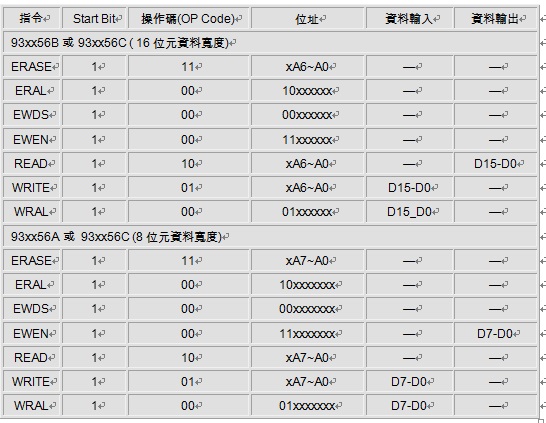

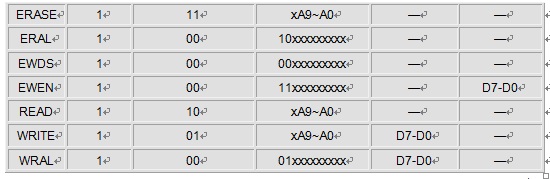

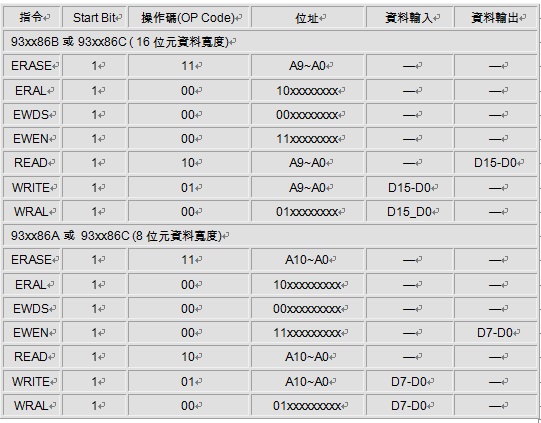

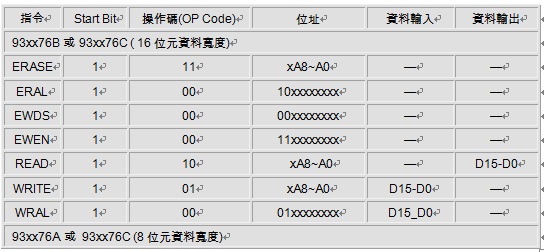

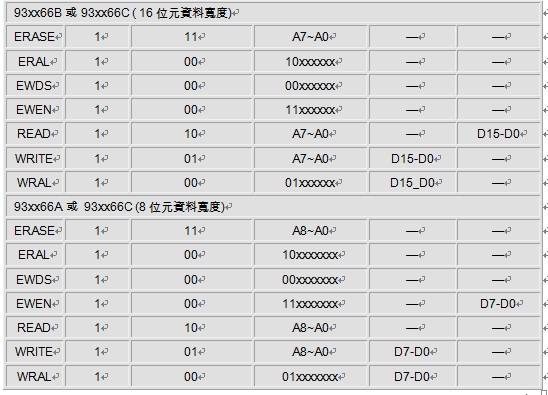

各個指令的功能說明,表2~表6分別為93XX
93XX
聯絡我們
有關皇晶科技電子量測產品、應用及服務的詳細資訊,可查詢我們的網站:
電子郵件信箱: service@acute.com.tw
皇晶科技股份有限公司
台北縣三重市24159重新路5段609巷12號2樓之8 (湯城園區)
電話:+886-2-2999-3275
傳真:+886-2-2999-3276
本資料中的產品規格及說明如有修改,恕不另行通知。
版權© 2010 皇晶科技股份有限公司
軟體設定

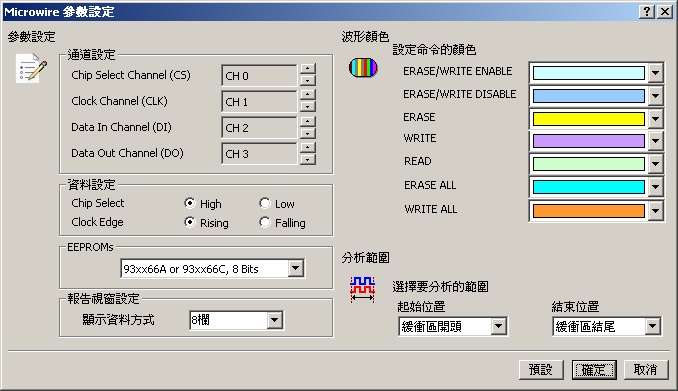

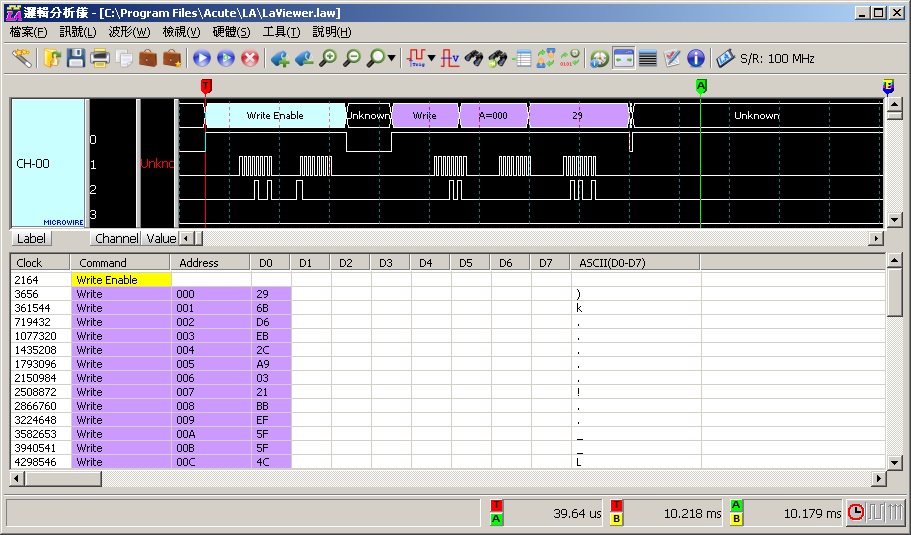

硬體設定完畢之後,進行下列軟體設定步驟,如圖6,再讓邏輯分析儀採集 Microwire訊號,
