Acute逻辑分析仪 SDIO总线应用技术文档

Acute逻辑分析仪

SDIO

目的

提供邏輯分析儀在 SDIO 匯流排除錯與分析之快速應用方案。

方法

硬體連接

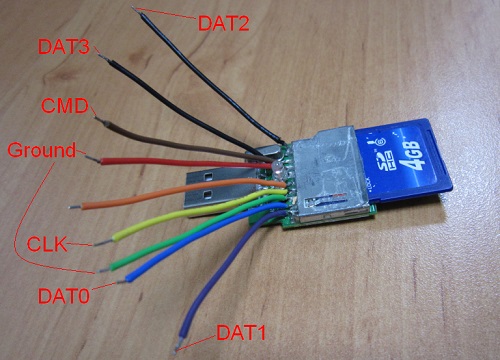

將SD讀卡機拆開，並拉出接腳以方便量測訊號。連接邏輯分析儀的通道 0、1、2、3、4、5 至 SD 讀卡機上所拉出的接腳，來測量 SDIO 的訊號，如圖1。

硬體設定

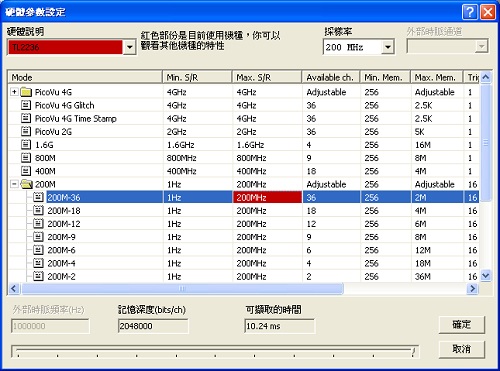

設定取樣率

原則上取樣率為待測物頻率的4~6倍左右最合適；但是取樣率越高可以看到越細緻的訊號

波形。該訊號實際 Clock 的速率約為 16MHz。本例使用 200MHz 的取樣率，如圖2。

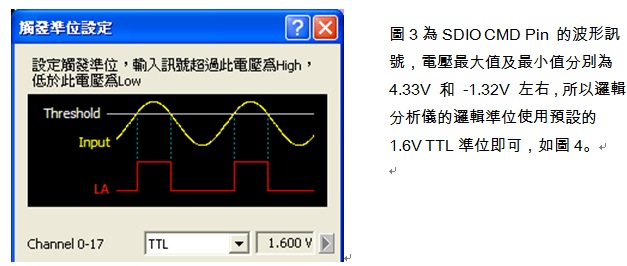

設定觸發準位

在設定觸發準位之前，建議可使用示波器來觀察 SDIO 的訊號波形，來確定觸發準位電壓值。

設定觸發參數

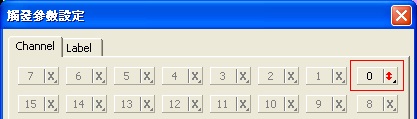

可以根據需求來設定，本例以CH-00通道( SDIO CLK訊號)變化緣為觸發，如圖5。

軟體設定

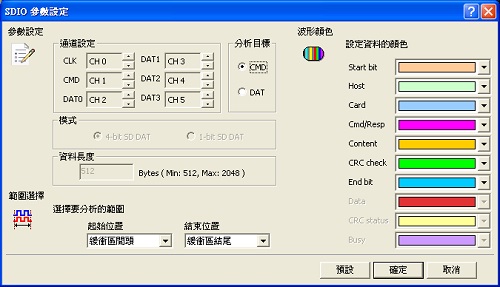

硬體設定完畢之後，進行下列軟體設定步驟，如圖6，再讓邏輯分析儀擷取 SDIO 訊號，

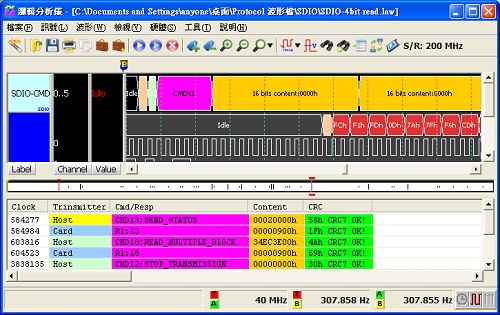

並用匯流排分析軟體來做分析，如圖7。

通道設定：CLK 為 CH 0，CMD 為 CH 1，CH 2~CH5為DAT0~DAT3。

分析目標：可針對CMD或DAT做分析，預設為CMD。建議可再建立一個分析針對DAT，這樣才可以同時看到 Command 和 Data 的分析結果。

模式：只有針對DAT做分析，才可以選擇傳輸模式。

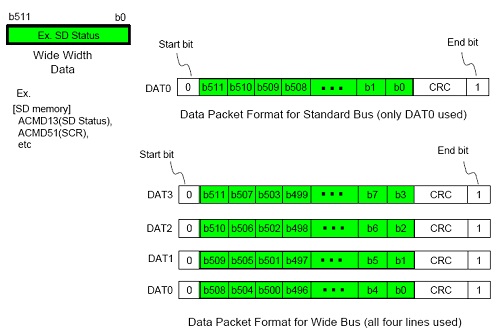

資料長度：針對DAT做分析時，使用者可以自己設定Data的長度。預設為512 Bytes。

選擇要分析的範圍：預設為人整個緩衝區。

波形顏色：最後設定 SDIO 欄位顏色，按下確定，即分析 SDIO 的訊號。

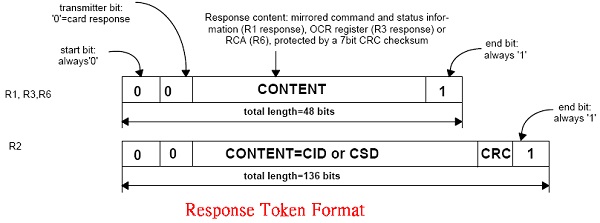

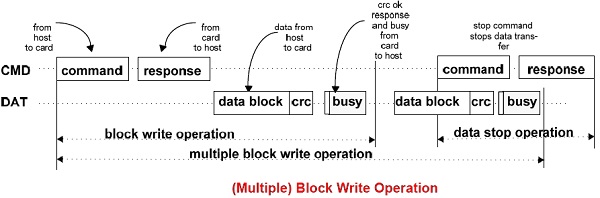

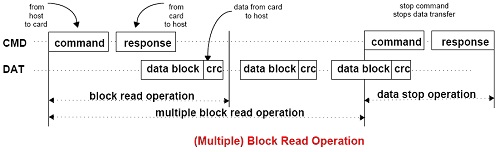

SDIO 通訊協定

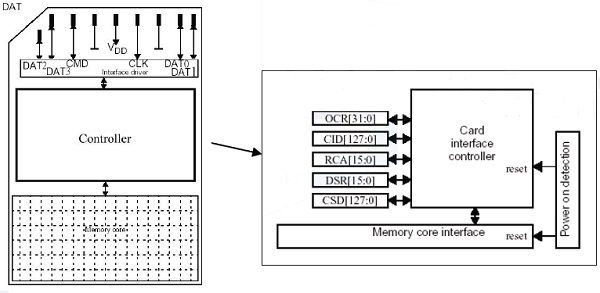

Secure Digital通常縮寫為SD，作為一種記憶卡，全名應該是Secure Digital Memory Card，中文翻譯為安全數碼卡或直接稱為SD卡，是一種記憶卡的標準，它被廣泛地於攜帶型裝置上使用，例如數位相機、個人數位助理（PDA）和多媒體播放器等。SD卡的技術建是基於MultiMedia卡（MMC）格式上，但SD卡比MMC卡略厚。標準的 SD 有 9 Pin，如圖8。

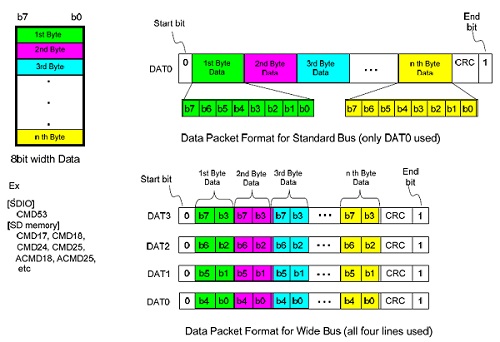

SD卡共支援三種傳輸模式：SPI模式，1-bit SD 模式，4-bit SD 模式。低速卡的時脈為0~400KHz，支援模式有SPI和1位元SD傳輸模式。全速卡的時脈為0~25MHz，支援模式有SPI、1位元SD傳輸模式和4位元SD傳輸模式。

SD插口的用途不止是插記憶卡。支援SDIO介面的PDA，筆記型電腦等都可以連線像GPS接收器，Wi-Fi或藍芽介面卡，數據機，區域網路介面卡，條碼讀取器，FM無線電，電視接收器，射頻識別讀取器，或者數位相機等等採用SD標準介面的裝置。
